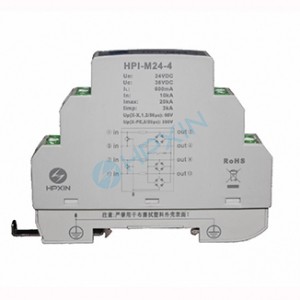

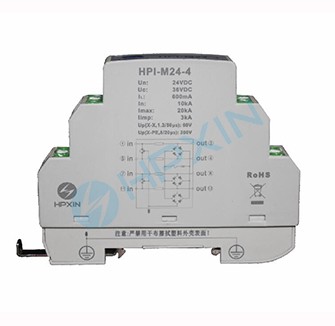

儀表系統四線用浪涌保護器
儀表系統用電涌保護器

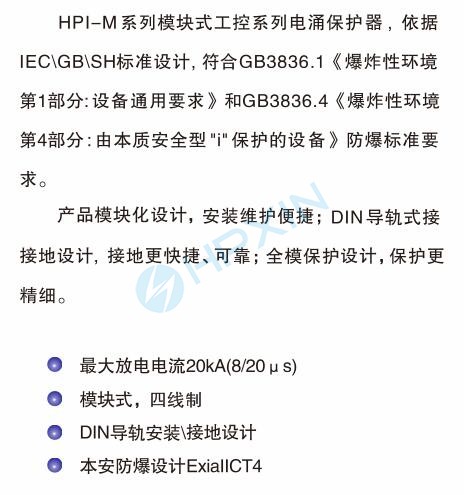

一、產品描述：

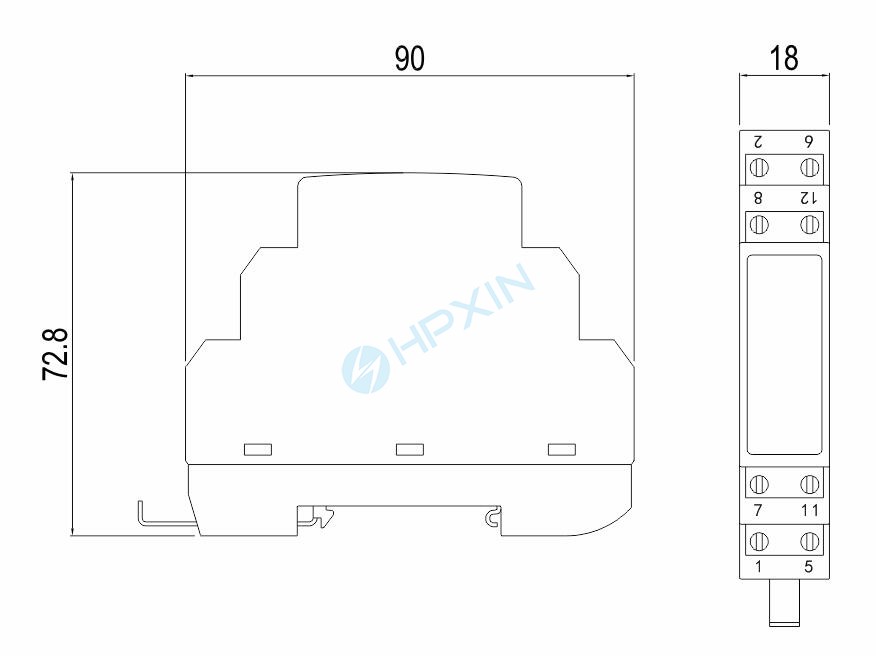

二、產品尺寸圖：

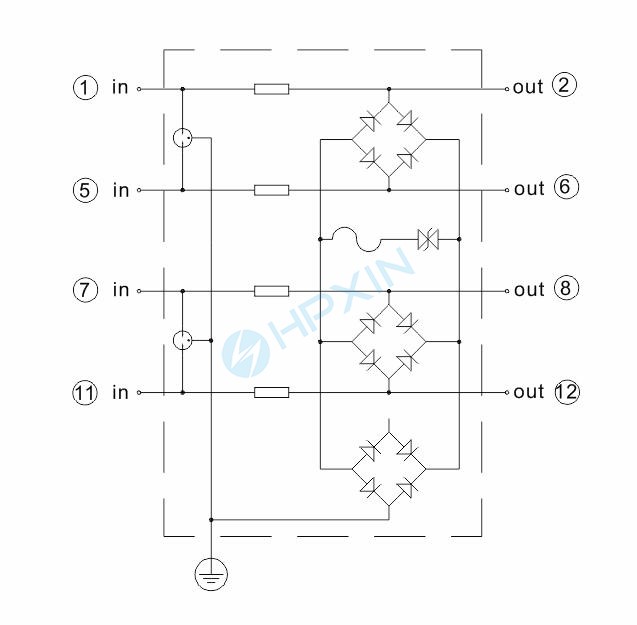

三、產品電氣原理圖：

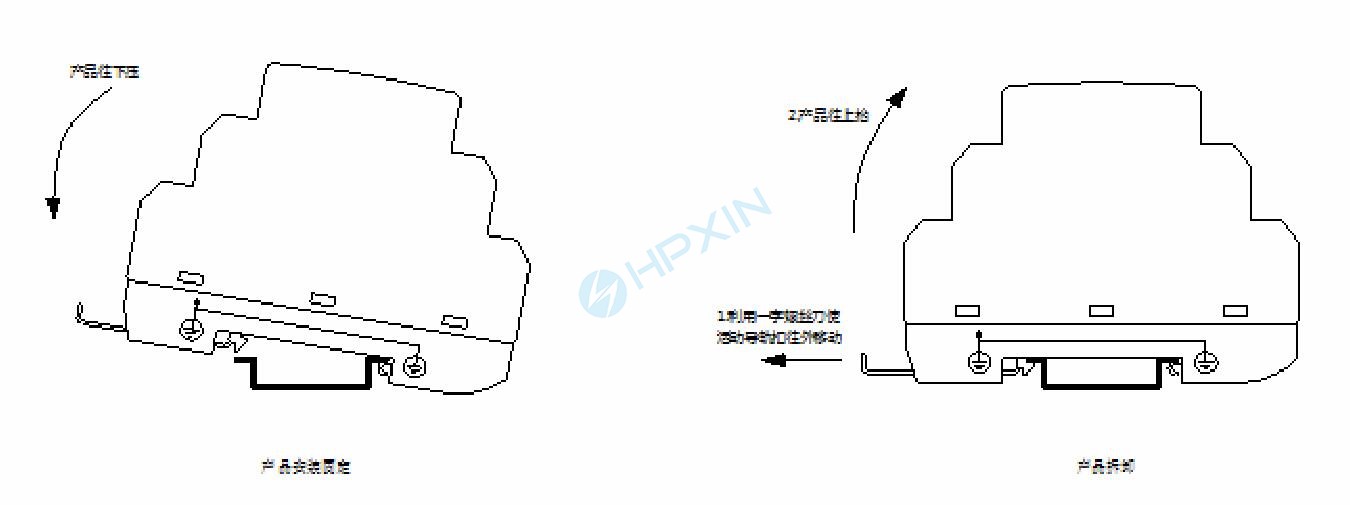

四、安裝示意圖：
型號 | HPI-M06-4 | HPI-M24-4 |
SPD類別 | 組合型 | |
額定工作電壓 Un | 6V DC | 24 DC |
最大持續運行電壓 Uc | 8V DC | 36 DC |
額定負載電流 IL | 600mA | |
標稱放電電流 (線-地)In | 10 kA ( 8/20μs) | |
最大放電電流(線-地) Imax | 20 kA (8/20μs) | |
沖擊放電電流 (線-地) Iimp | 3kA(10/350μs) | |
電壓保護水平 (線-線) Up | ≤25V (1.2/50μs) | ≤60V (1.2/50μs) |
電壓保護水平 (線-地) Up | ≤250V (In) | ≤300V (In) |
保護線數 | 四線 | |
工作溫度 | -20~+60℃ | |
安裝方式 | 35mm標準DIN導軌安裝，導軌接地 | |
連接線徑 | 0.5~2.5mm2 | |
外殼阻燃等級 | UL94 V-0 | |
防護等級 | IP20 | |
產品底座選配 | A：對地絕緣500V, B：接地型 | |
本安參數 | Ui:8VDC;Ii:300mA;Li:0μH;Ci:0μF;Pi:0.6W | Ui:8VDC;Ii:30mA;Li:0μH;Ci:0μF;Pi:0.21W |
防爆等級 | ExiaⅡCT4 Gb | |
安全認證 | SIL3 | |
