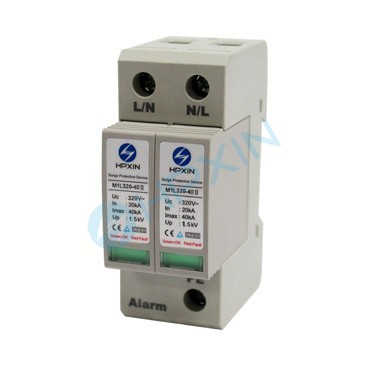

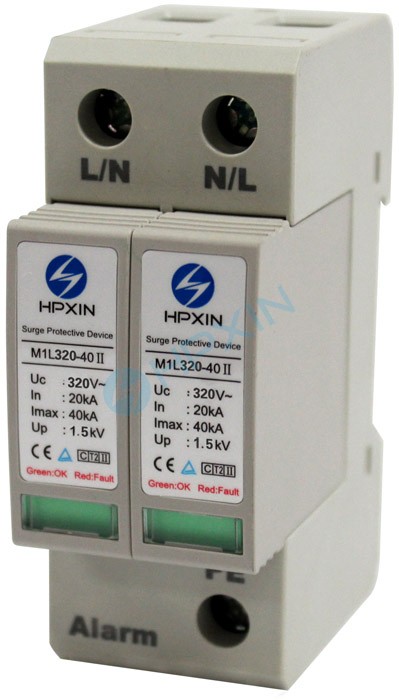

電源防雷器 M2L320-40II-1

電源防雷模塊（Ⅱ類：8/20μs）

一、產品描述

產品內置過熱過流保護功能，可為低壓供配電系統與用電設備提供C級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，電涌保護模塊可獨立更換，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控電涌保護器狀態。

二、產品特點

1、泄放能力強

2、泄流更均勻

3、內置多路過熱斷路保護

4、內置多路過流斷路保護

5、失效指示

6、抗環境能力強

7、一體化設計

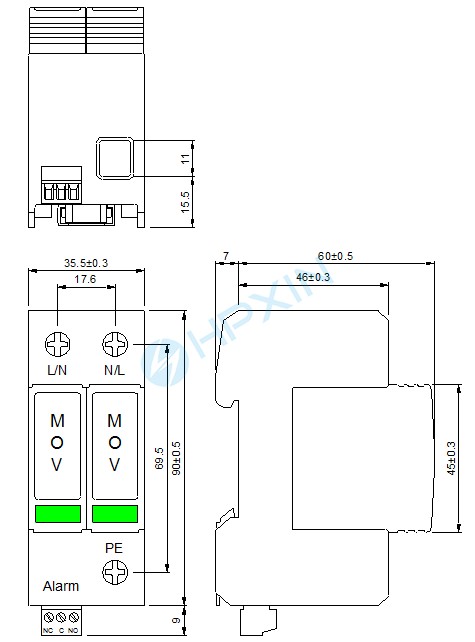

三、結構尺寸

技術參數：

項目	技術參數
產品型號	M2L320-40Ⅱ-1
額定電壓Un	230VAC
最大持續運行電壓Uc	320VAC/415VDC
標稱放電電流In(8/20μs)	20kA
最大放電電流Imax(8/20μs)	40kA
電壓保護水平Up(In)	1.5kV
限制電壓Up(5kA 8/20μs )	1.0kV
暫態過電壓特性UTOV	400V/5sec
前置熔斷器	125AgL
耐受短路電流	25kArms
端子接線范圍	1.5 mm²~25mm²(柔性)/35mm²(剛性)
告警端口最大允許工作電流	250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC)
外殼阻燃等級	UL94 V-0
外殼防護等級	IP20
